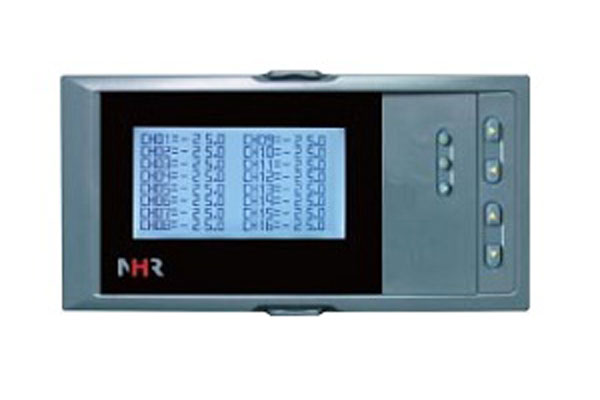

NHR-7700系列液晶多回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信号進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，适用于需要進行多測量點巡回檢測的系統。
   ★可選擇8路或16路******信号輸入，各輸入通道信号互不幹擾。
   ★報警方式可選擇“統一報警輸出”、“分别報警輸出”。
   ★變送輸出方式可以選擇“統一變送輸出”、“分别變送輸出”。
   ★儀表通信數據刷新周期2秒/16路。
   ★可同屏選擇大、小字體信号顯示和報警狀态顯示。
   ★支持RS485、RS232串行接口，采用标準MODBUS RTU通訊協議。
   ★儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能。
   ★帶DC24V饋電輸出，爲現場變送器配電。
   ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。

 儀表選型

NHR-77 □-□-□-□-□液晶多路測量顯示控制儀
       ① ② ③ ④ ⑤

代碼

輸入通道

代碼

報警通道(繼電器接點輸出)

10
20

8路輸入
16路輸入

X
1
2

無輸出
統一報警
分别報警

②規格尺寸

代碼

寬*高*深

A
B
C

160*80*136mm（橫式）
80*160*136mm（豎式）
96*96*136mm（方式）

④供電電源

代碼

電壓範圍

A
D

AC/DC 100～240V(AC/50-60Hz)
DC 12～36V

⑤附加功能(以下功能可全選，用“/”隔開，不選功能可省略)

變送輸出(備注1)

通訊輸出

代碼

輸出通道

代碼

通訊接口(通訊協議)

1
2

統一變送輸出
分别變送輸出

D1
D2
D3

RS485通訊接口（Modbus RTU）
RS232通訊接口（Modbus RTU）
RS232C打印接口

饋電輸出

代碼

饋電輸出（輸出電壓)

1P
2P

1路饋電輸出
2路饋電輸出
如“2P（12/24）”表示******路12V，第二路24V饋電輸出。

輸入信号類型(訂貨時請在選型後備注信号類型)

B
S
K
E
T
J
R
N
F2
Wre3-25
Wre5-26
Cu50
Cu53
Cu100
Pt100
BA1
BA2

400～1800℃
-50～1600℃
-100～1300℃
-100～1000℃
-100.0～400.0℃
-100～1200℃
-50～1600℃
-100～1300℃
700～2000℃
0～2300℃
0～2300℃
-50.0～150.0℃
-50.0～150.0℃
-50.0～150.0℃
-200.0～650.0℃
-200.0～600.0℃
-200.0～600.0℃

0～400Ω線性電阻
0～20mV
0～100mV
0～20mA
0～10mA
4～20 mA
0～5V
1～5V
0～10V
0～10mA開方
4～20mA開方
0～5V開方
1～5V開方

-1999～9999
-1999～9999
-1999～9999
-1999～9999
-1999～9999
-1999～9999
-1999～9999
-1999～9999
-1999～9999
-1999～9999
-1999～9999
-1999～9999
-1999～9999

負載電阻RL

RL≤380Ω

RL≥250KΩ

RL≤760Ω

RL≥250KΩ

RL≤380Ω

RL≥4KΩ
