增強型液晶巡檢控制儀

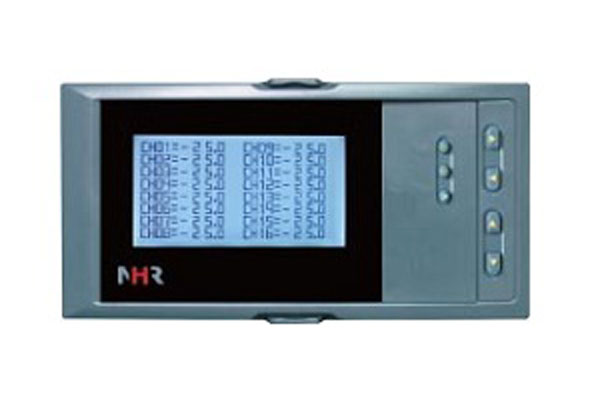

NHR-7702系列增強型液晶多回路測量顯示控制儀

概述
     NHR-7702系列增強型液晶多回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信号進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，适用于需要進行多測量點巡回檢測的系統。
    ★可選擇8路或16路******信号輸入，各輸入通道信号互不幹擾。
    ★報警方式可選擇“統一報警輸出”、“分别報警輸出”。
    ★變送輸出方式可以選擇“統一變送輸出”、“分别變送輸出”；每路變送輸出之間采用隔離技術從而提高抗幹擾性。

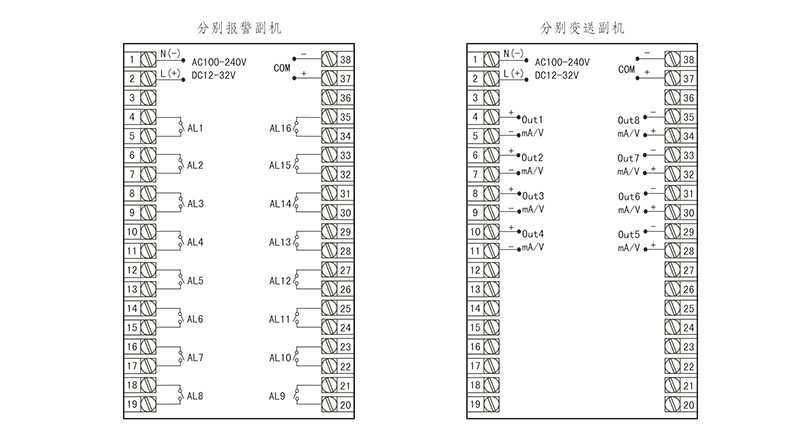

    ★儀表可同時連接分别報警和分别變送副機，即同時實現了分别報警和分别變送功能。
    ★儀表通信數據刷新周期2秒/16路。
    ★可同屏選擇大、小字體信号顯示和報警狀态顯示。
    ★支持RS485、RS232串行接口，采用标準MODBUS RTU通訊協議。
    ★儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能。
    ★帶DC24V饋電輸出，爲現場變送器配電。
    ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。

★備注：

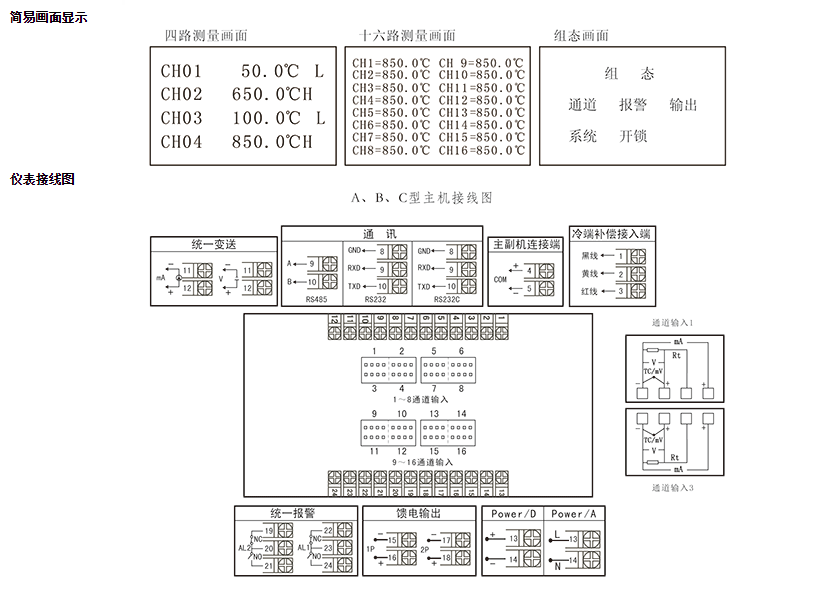

    1、選型時請根據接線圖來選擇功能，有的功能在同組端子上隻能選擇其中一種功能。
    2、分别報警輸出***多16路，分别變送輸出***多8路

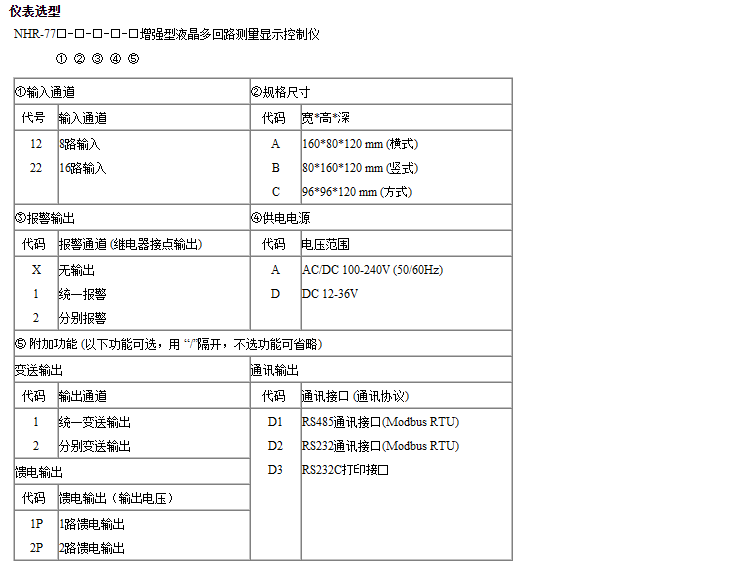

    3、儀表型号舉例：
          例1：NHR-7712-A-1-A-1/D1(統一報警輸出/統一變送輸出)
          例2：NHR-7722-B-1-D(統一報警輸出)
          例3：NHR-7712-A-2-A-1P(16限報警輸出)
          例4：NHR-7712-C-X-A-2/D1(8路變送輸出)
          例5：NHR-7722-A-2-A-2/1P(16限報警輸出/8路變送輸出)

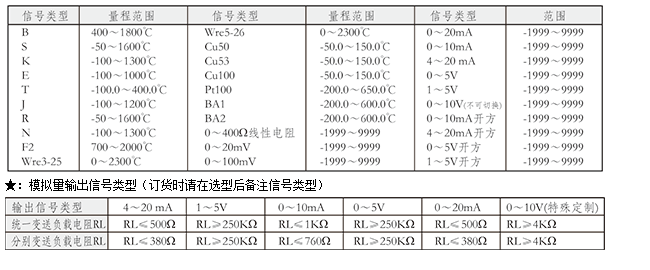

★：輸入信号類型（訂貨時請在選型後備注信号類型）
