NHR-5300系列人工智能溫控器/調節儀采用真正的人工智能算式，儀表啓動自整定功能，可以根據被控對象的特性，自動尋找***優參數以達到很好的控制效果，無需人工整定參數。控溫精度基本達±0.1℃，無超調、欠調，達國際先進水平。可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示，并配合各種執行器對電加熱設備和電磁、電動閥進行PID調節和控制、報警控制、數據采集等功能，适應于工業爐，電爐，烘箱，試驗設備，制鞋機械，注塑機械，包裝機械，食品機械，印刷機械等行業。
    ★雙屏LED數碼顯示，且帶有光柱模拟指示功能(0～100％)。
    ★具備36種信号輸入功能，可任意選擇輸入信号類型；0.2％級測量精度。
    ★具備“上下限報警”、“偏差報警”、“LBA報警”、“閃爍報警”等報警功能，帶LED報警燈指示。
    ★可帶一路PID控制輸出和一路模拟量變送輸出，具有電流、電壓、SSR驅動、單/三相可控矽過零觸發、繼電器接點等輸出控制方式可選擇。
    ★具有加熱（制冷）單向控制與加熱、制冷雙向控制可選。
    ★帶PID參數自整定功能，控制輸出手動/自動無擾切換功能，控制準确且無超調。
    ★支持RS485、RS232串行接口，采用标準MODBUS RTU通訊協議。
    ★儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
    ★帶DC24V饋電輸出，爲現場變送器配電。
    ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。
    ★具備多種外形尺寸及樣式供用戶選擇。
    ★參數設定密碼鎖定、參數設置斷電******保存，具備參數恢複系統原始設置功能。

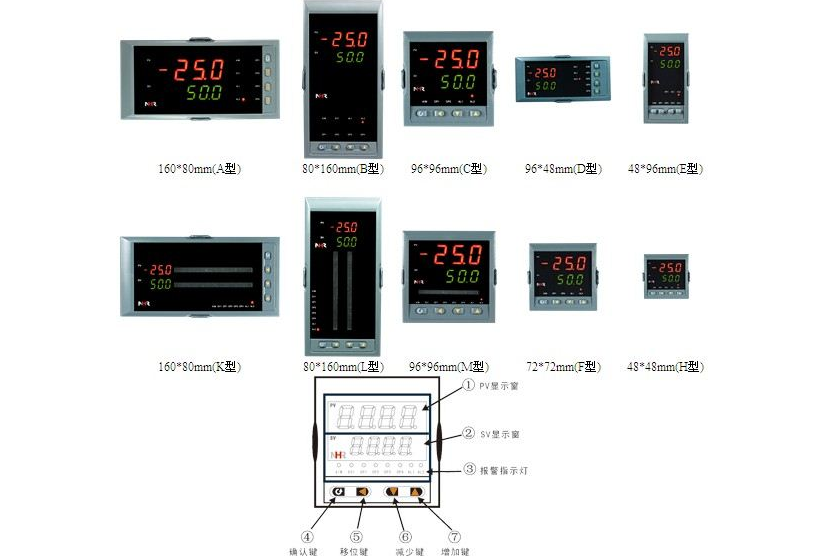

 儀表面闆

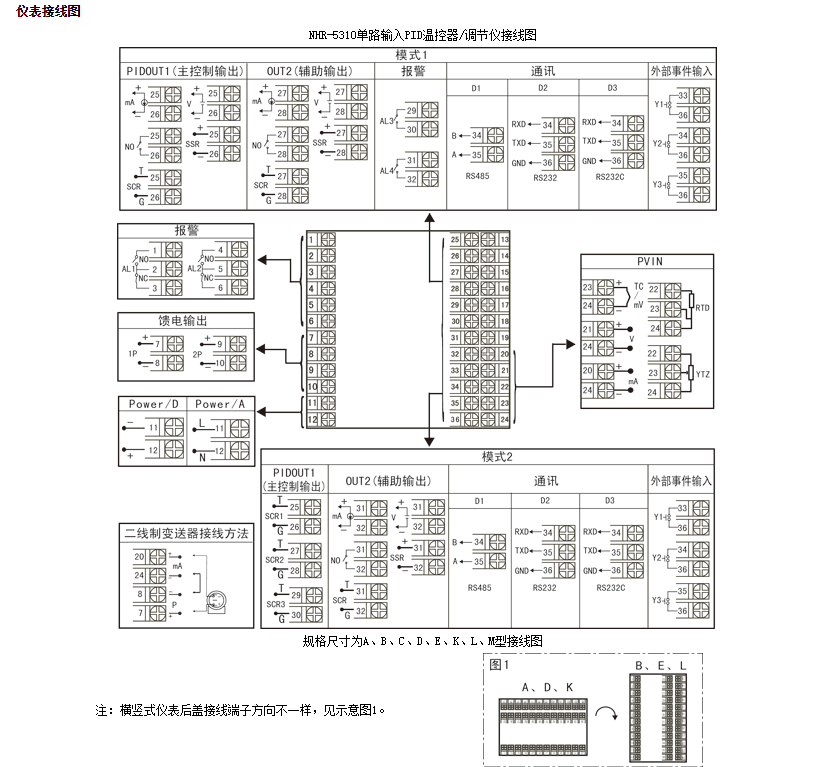

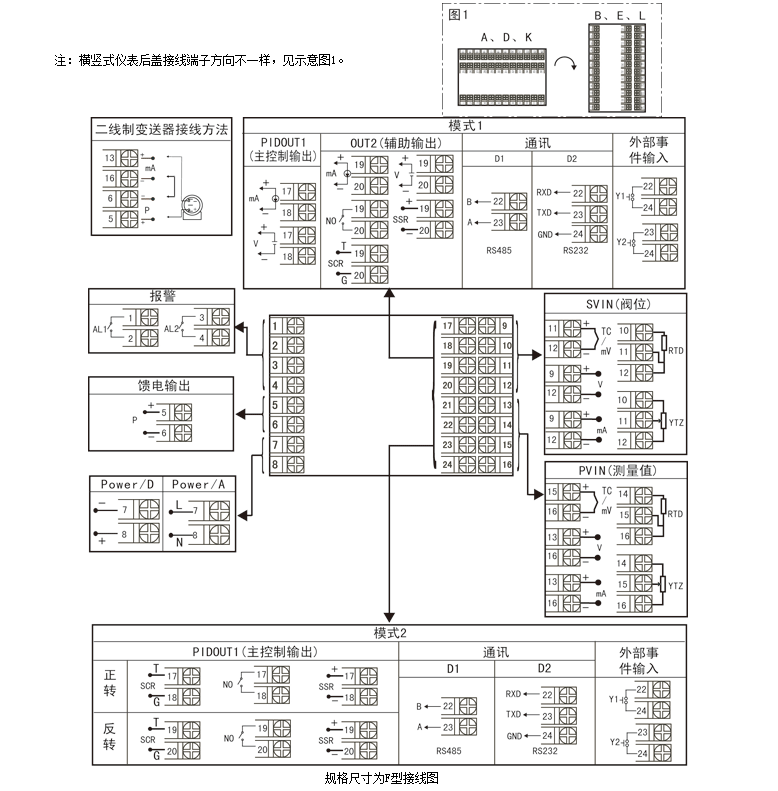

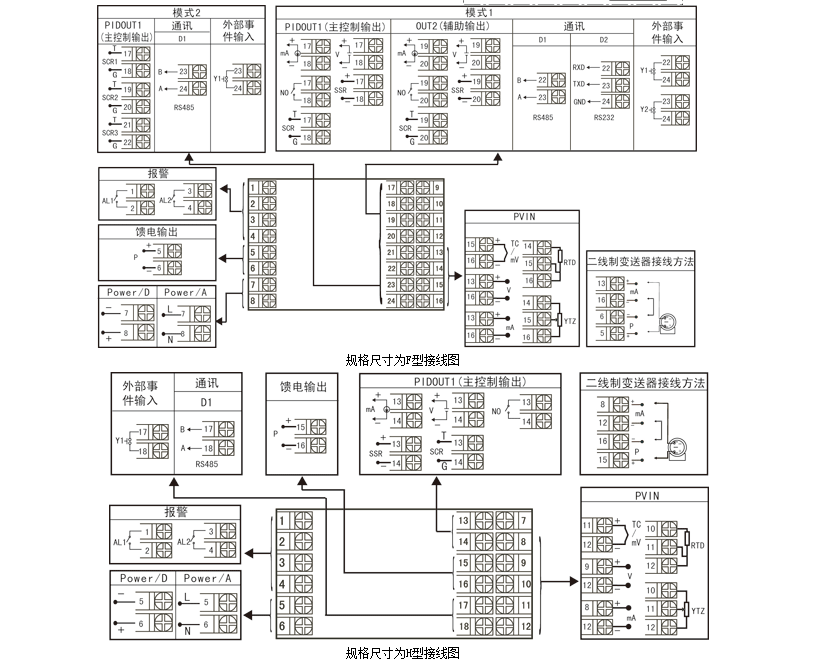

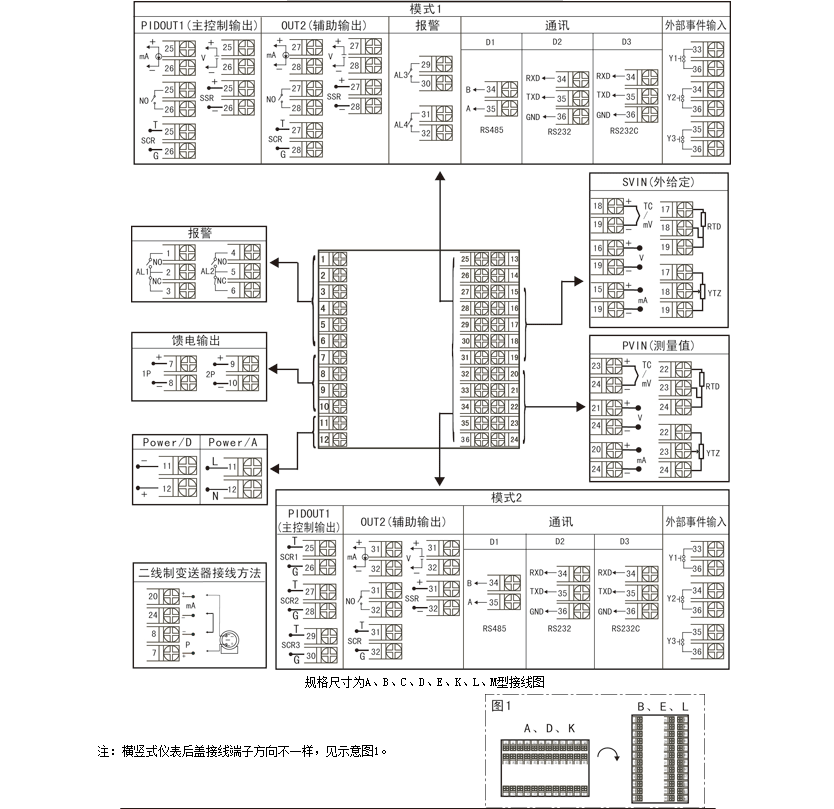

NHR-5320雙路輸入(外給定)PID溫控器/調節儀接線圖

注：上述接線圖中在同一組端子标有不同功能的，隻能選擇其中一種功能。如RS485和RS232在同一組接線端子上，隻能選擇一種。

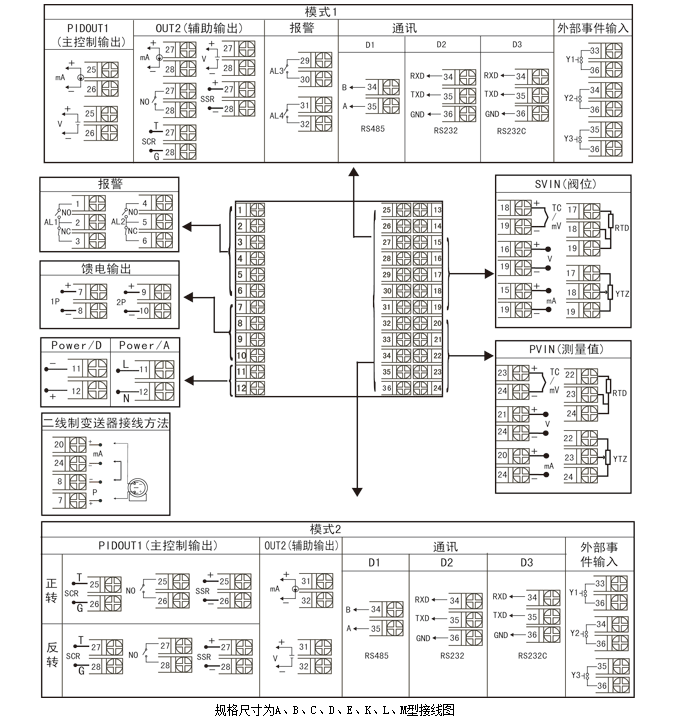

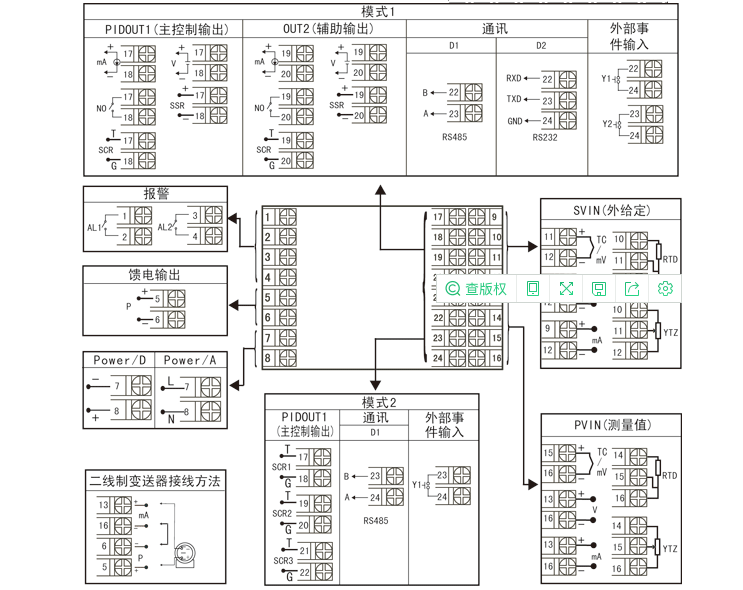

NHR-5330雙路輸入(閥位控制)PID溫控器/調節儀接線圖

 儀表選型

   NHR-5310□-□/-□/□/□/□/□( )-□-( )單路控制
           ① ② ③ ④ ⑤ ⑥ ⑦ ⑧    ⑨  ⑩
   NHR-5320□-□/□-□/□/□/□/□( )-□-(  )外給定控制
           ① ② ③ ④ ⑤ ⑥ ⑦ ⑧    ⑨  ⑩
   NHR-5330□-□/□-□/□/□/□/□( )-□-( )閥位控制
           ① ② ③ ④ ⑤ ⑥ ⑦ ⑧    ⑨  ⑩

代碼

寬*高*深

代碼

分度号(測量範圍)

A
B
C
D
E
F
H
K
L
M

160*80*110mm(橫式)
80*160*110mm(豎式)
96*96*110mm(方式)
96*48*110mm(橫式)
48*96*110mm(豎式)
72*72*110mm(方式)
48*48*110mm(方式)
160*80*110mm(橫式/光柱)
80*160*110mm(豎式/光柱)
96*96*110mm(方式/光柱)

00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56
X

熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻Cu50(-50.0～150.0℃)
熱電阻Cu53(-50.0～150.0℃)
熱電阻Cu100(-50.0～150.0℃)
熱電阻Pt100(-200.0～650.0℃)
熱電阻BA1(-200.0～600.0℃)
熱電阻BA2(-200.0～600.0℃)
線性電阻0～400Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切換)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
全切換
特殊規格
無輸入

④主控制輸出(PIDOUT1)(備注1)

代碼

輸出類型（負載電阻RL）

0
1
2
3
4
5
K1
K3
K4
K6
8

4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤500Ω)
0-10V(RL≥4KΩ)
繼電器接點輸出
可控矽過零觸發脈沖輸出
固态繼電器驅動電壓輸出
三相可控矽過零觸發脈沖輸出
特殊規格

⑤輔助輸出(OUT2)(備注1)

代碼

輸出類型(負載電阻RL)

X
0
1
2
3
4
5
K1
K3
K4
K6
8

無輸出
4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤500Ω)
0-10V(RL≥4KΩ)
繼電器接點輸出
可控矽過零觸發脈沖輸出
固态繼電器驅動電壓輸出
三相可控矽過零觸發脈沖輸出
特殊規格

⑥報警(繼電器接點輸出)

代碼

報警限數

X
1
2
3
4

無輸出
1限報警
2限報警
3限報警
4限報警

⑦通訊輸出/外部事件接入

⑧饋電輸出

代碼

通訊接口/數字量輸入接口

代碼

饋電輸出(輸出電壓)

X
D1
D2
D3
Y1
Y2
Y3

無輸出
RS-485通迅接口(Modbus)
RS232通迅接口(Modbus)
RS232C打印接口
外部事件輸入1(強制手動)
外部事件輸入2
外部事件輸入3

X
1P
2P

無輸出
1路饋電輸出
2路饋電輸出
如“2P(12/24)”表示******路12V,第二路24V饋電輸出。

⑨供電電源

⑩備注(無可省略)

代碼

電壓範圍

A
D

AC/DC 100-240V(50/60Hz)
DC  20-29V

1、輔助輸出可做變送輸出也可做控制輸出，可在二級參數“H-C”中選擇，當H-C=0時爲變送輸出，當H-C=1時爲控制輸出；主控制輸出與輔助輸出不能同時選擇三相可控矽過零觸發脈沖輸出功能；NHR-5330閥位控制輸出選擇開關量正反轉控制輸出時，輔助輸出隻可選擇模拟量控制；F型的儀表控制輸出選擇開關量正反轉輸出時，不可再帶輔助輸出；H型儀表不可選擇輔助輸出功能。
2、規格尺寸爲F、H型的儀表不帶RS232C打印接口；規格尺寸爲H型的儀表隻能做單路控制。
3、規格尺寸爲H型以及接線端子25-36間帶報警功能的D、E型儀表，繼電器觸點容量爲AC125V/0.5A、DC24V/0.5A，其它規格尺寸的儀表繼電器觸點容量爲AC220V/2A、DC24V/2A。
4、當控制輸出選擇開關量控制輸出時，報警輸出***多隻能選擇2限報警。
5、當型号NHR-5310/5320控制輸出選擇K1時指單個繼電器輸出。
6、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
   例1：NHR-5310A-14/X-0/0/2/X/X-A(單路控制)
   例2：NHR-5320A-14/27-K1/0/2/D1/X-A(外給定控制)
   例3：NHR-5330A-14/27-0/0/2/Y1/X-A(閥位反饋控制)
   例4：NHR-5330A-14/27-K1/0/2/D1/X-A(閥位反饋輸入正反轉控制輸出)
   例5：NHR-5330A-14/X-K1/X/2/X/X-A(無閥位反饋輸入正反轉控制輸出)
