NHR-5400系列60段PID自整定溫控器采用真正的人工智能算式，儀表啓動自整定功能，可以根據被控對象的特性，自動尋找***優參數以達到很好的控制效果，無需人工整定參數。控溫精度基本達±0.1℃，無超調、欠調，達國際先進水平。适用于需要進行高精度多段曲線程序升/降溫控制的系統(如啤酒發酵，窯爐升溫等)。
    ★具備36種信号輸入功能，可任意選擇輸入信号類型；0.2％級測量精度
    ★具備“上下限報警”、“偏差報警”、“LBA報警”、“閃爍報警”等報警功能，帶LED報警燈指示
    ★PID控制曲線多達60段，曲線可任意組合，并通過面闆按鍵實現手動“啓動”、“停止”、“清零”、“步進”等功能
    ★具有掉電自啓動功能，從上電測量值與設定值相同點的升溫段開始升溫，并按原設定曲線執行控制
    ★可帶一路PID控制輸出和一路模拟量變送輸出，具有電流、電壓、SSR驅動、單/三相可控矽過零觸發、繼電器接點等多種輸出控制方式
    ★帶PID參數自整定功能，控制輸出手動/自動無擾切換功能，控制準确且無超調
    ★支持RS485、RS232串行接口，采用标準MODBUS RTU通訊協議
    ★儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能
    ★帶DC24V饋電輸出，爲現場變送器配電
    ★輸入、輸出、電源、通訊相互之間采用光電隔離技術
    ★具備多種外形尺寸及樣式供用戶選擇
    ★參數設定密碼鎖定、參數設置斷電******保存，具備參數恢複系統原始設置功能。

NHR-5400□-□-□/□/□/□/□( )-□-( )
        ① ② ③ ④ ⑤ ⑥ ⑦    ⑧  ⑨

代碼

寬*高*深

代碼

分度号(測量範圍)

A
B
C

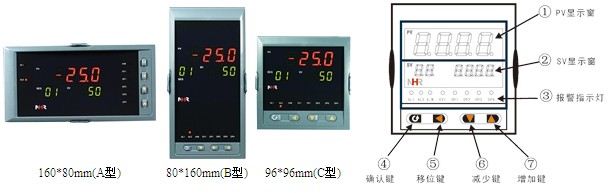

160*80*110mm(橫式)
80*160*110mm(豎式)
96*96*110mm(方式)

00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56

熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
熱電偶F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻CU50(-50.0～150.0℃)
熱電阻CU53(-50.0～150.0℃)
熱電阻CU100(-50.0～150.0℃)
熱電阻PT100(-200.0～650.0℃)
熱電阻BA1(-200.0.0～600.0℃)
熱電阻BA2(-200.0～600.0℃)
線性電阻0～400Ω(-1999～9999)
遠傳電阻0-350Ω  (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV  (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV  (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA  (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V  (-1999～9999)
0～10V (-1999～9999)(不可切換)
0～10mA開方 (-1999～9999)
4～20mA開方  (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方  (-1999～9999)
全切換
特殊規格

③控制輸出1(OUT1)

代碼

輸出類型(負載電阻RL)

0
1
2
3
4
5
K1
K3
K4
K6
8

4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
繼電器接點輸出
可控矽過零觸發脈沖輸出
固态繼電器驅動電壓輸出
三相可控矽過零觸發脈沖輸出
特殊規格

④變送輸出2(OUT2)

代碼

輸出類型(負載電阻RL)

X
0
1
2
3
4
5
8

無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊規格

⑤報警(繼電器接點輸出)

代碼

報警限數

X
1
2
3
4

無輸出
1限報警
2限報警
3限報警
4限報警

⑥通訊輸出

代碼

通訊接口（通訊協議）

X
D1
D2
D3

無輸出
RS-485通迅接口(Modbus)
RS232通迅接口(Modbus)
RS232C打印接口

⑦饋電輸出

代碼

饋電輸出(輸出電壓)

X
1P
2P

無輸出
1路饋電輸出
2路饋電輸出
如“2P(12/24)”表示******路12V，
第二路24V饋電輸出。

⑧供電電源

代碼

電壓範圍

A
D

AC/DC 100-240V(50/60Hz)
DC 20-29V

⑨備注

無備注可省略

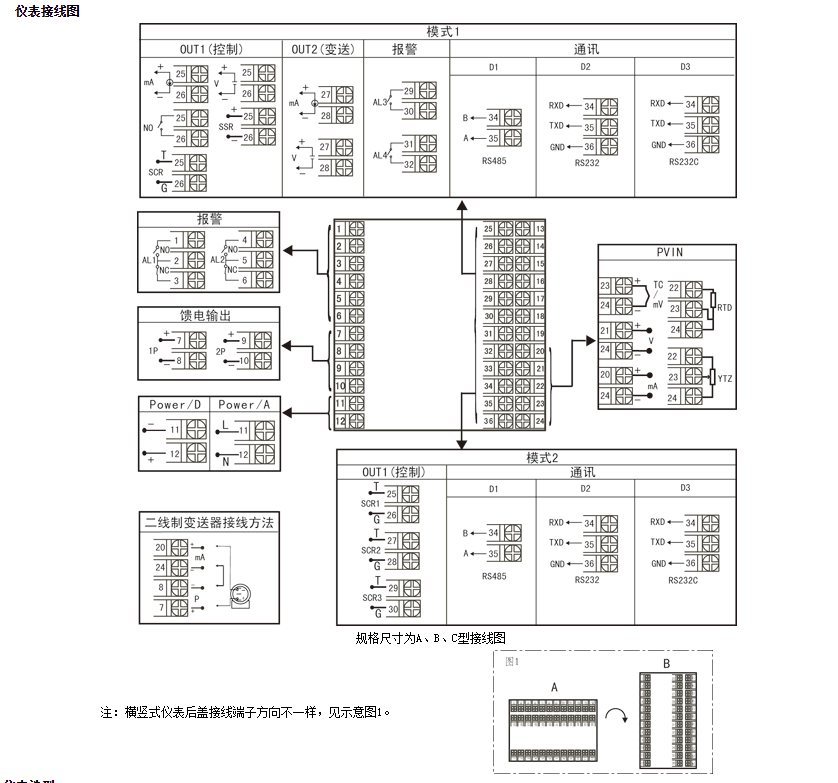

1、選型時請根據接線圖來選擇功能，有的功能在同組端子上隻能選擇其中一種功能。
2、開關量控制+報警個數≤4
3、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
      例1：NHR-5400A-55-0/0/2/X/1P(24)-A；
      例2：NHR-5400C-27-K3/X/X/D1/X-A
