輸入信号

交流0～500V輸入，500V以上由電壓互感器轉換爲滿量程爲100V的電壓輸入

交流0～5A輸入，5A以上由電流互感器轉換爲滿量程爲5A的電流輸入

輸出

輸出信号

4-20mA，0-10mA，0-20mA，1-5V，0-5V

輸出負載

電流型≤500Ω，電壓型≥250KΩ

電源

電源

DC24V(±10%)

功耗

≤5W

其它參數

耐壓強度
(輸入/輸出/通訊之間)

≥1000V.AC 1分鍾

絕緣阻抗
(輸入/輸出/通訊之間)

≥100MΩ

工作溫度

0～50℃

相對濕度

≤85%RH

安裝方式

35mmDIN導軌安裝

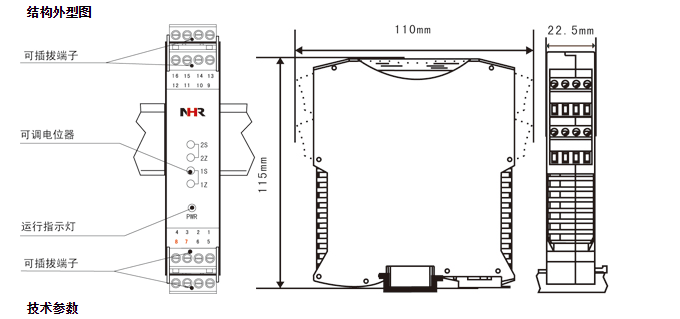

安裝尺寸

22.5*110*115mm(寬*高*深)

測量精度

0.3%FS±1字

響應時間

≤1S

重量

約150克

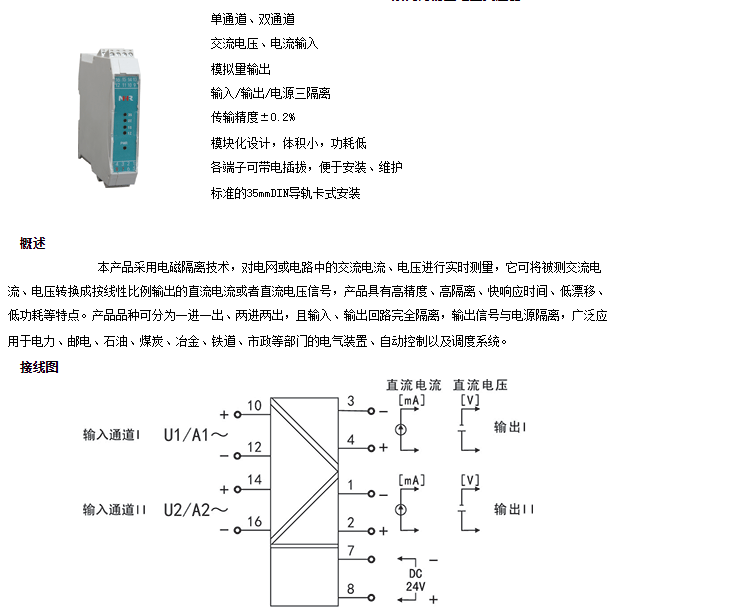

A4系列簡易型電量變送器                     NHR-A4

-

□

/

□

-

□

/

□

-

□

位

規格

注釋

|
|
|
|
|
|
↓
□

/

|
|
|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□

/

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
D

7/8

<輸入>

通道I/通道II(從列表中選擇代碼)

代碼

類型

A

交流電流  （0-5A）

V

交流電壓  （0-500V）

X

通道II無輸入時選擇

9/10

<輸出>(從列表中選擇代碼)

代碼

類型

X

無輸出

0

4-20mA

1

1-5V

2

0-10mA

3

0-5V

4

0-20mA

5

0-10V

11

<電源>

DC24V(±10%)
