NHR-1300/1304系列傻瓜式模糊PID溫控器（調節儀）采用模糊PID算式，儀表啓動自整定功能，可以根據被控對象的特性，自動尋找适合參數以達到很好的控制效果，無需人工整定參數，控溫精度基本達±0.5℃，無超調、欠調，性價比高。采用模塊化結構，結構簡單、操作方便。可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容積、力等物理量的測量顯示，并配合各種執行器對電加熱設備和電磁、電動閥進行PID調節和控制、報警控制、數據采集等功能。适用于工業爐，電爐，烘箱，試驗設備，制鞋機械，注塑機械，包裝機械，食品機械，印刷機械等行業。
    ★單通道輸入，雙屏LED數碼顯示。
    ★具備33種信号輸入功能，可任意選擇輸入信号類型，測量精度爲0.3％FS 。
    ★NHR-1300型号的熱電阻\熱電偶信号分辨率可切換：1℃或0.1℃；NHR-1304型号的信号分辨率爲1℃。
    ★具備上下限報警/偏差報警功能，帶LED報警燈指示。
    ★帶PID參數自整定功能，控制輸出手動/自動無擾切換功能，控制輸出有多種方式可選，控制準确。
    ★程序段控制曲線多達60段，可通過面闆按鍵實現手動“啓動”、“停止”、“清零”、“步進”等功能。
    ★具有掉電自啓動功能，從上電測量值與設定值相同點的升溫段開始升溫，并按原設定曲線執行控制。
    ★支持RS485通訊接口，采用标準MODBUS RTU通訊協議。
    ★帶DC24V配電輸出，爲現場變送器配電。
    ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。
    ★具備多種外形尺寸及樣式供用戶選擇。
    ★參數設定密碼鎖定，參數設置斷電******保存。

 儀表面闆

 儀表選型

NHR-1300□-□-□/□/□（）-□-（）傻瓜式模糊PID溫控器/調節儀
                ① ② ③ ④ ⑤     ⑥  ⑦
NHR-1304□-□-□/□/□（）-□-（）傻瓜式模糊PID溫控器/調節儀，1℃分辨率
                ① ② ③ ④ ⑤     ⑥  ⑦

代碼

寬*高*深

代碼

分度号（測量範圍）

A
B
C
D
E
F
H

160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式）
96*48*110mm（橫式）
48*96*110mm（豎式）
72*72*110mm（方式）
48*48*110mm（方式）

00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55

熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
熱電偶F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻CU50(-50.0～150.0℃)
熱電阻CU53(-50.0～150.0℃)
熱電阻CU100(-50.0～150.0℃)
熱電阻PT100(-200.0～650.0℃)
熱電阻BA1(-200.0.0～600.0℃)
熱電阻BA2（-200.0～600.0℃）
線性電阻0～1KΩ(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
内部保留
内部保留
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
内部保留
0～10V (-1999～9999)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
全切換

③控制輸出（OUT）

代碼

輸出類型（負載電阻RL）

0
1
2
3
4
5
K1
K3
K4
D1

4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
繼電器接點輸出
單相可控矽過零觸發脈沖輸出
固态繼電器驅動電壓輸出
RS-485通迅接口（Modbus）

④報警（繼電器觸點輸出）

代碼

報警限數

X
1
2

無輸出
1限報警
2限報警

⑤配電輸出

代碼

配電輸出（輸出電壓）

X
P

無輸出
1路配電輸出（負載電流≤30mA）
如“P（24）”表示配電輸出24V。

⑥供電電源

代碼

電壓範圍

A
D

AC/DC 100-240V (50/60Hz)
DC 12-36V

⑦備注

無備注可省略

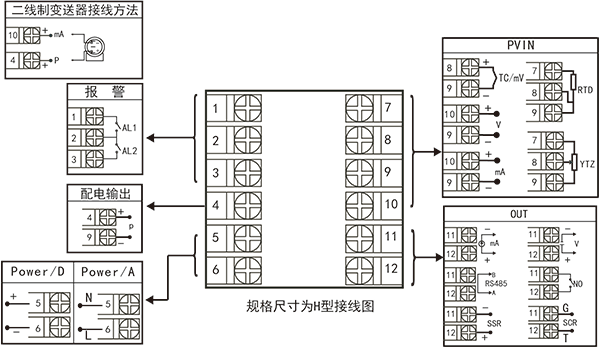

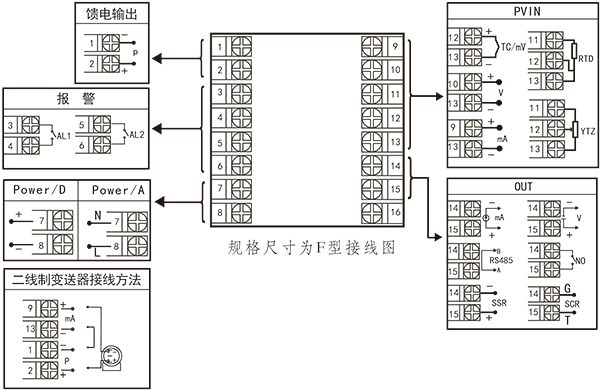

    1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上隻能選擇其中一種功能。
    2、規格尺寸爲H型的儀表，繼電器觸點容量爲AC125V/0.5A、DC24V/0.5A。
    3、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
      例1：NHR-1300A-02-1/2/P(24)-A
      例2：NHR-1304B-14-0/2/X-A
